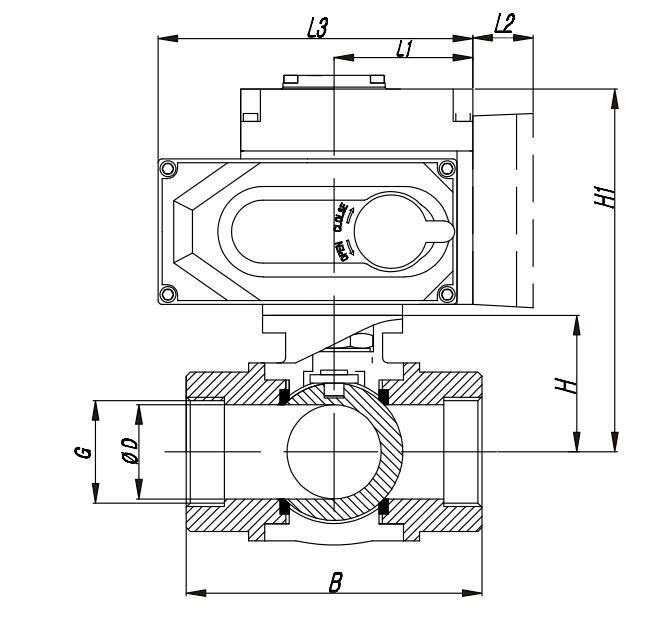

三通电动球阀

三通电动球阀产品概述

电动三通球阀采用AOX系列、回转式角行程电动执行机构,以AC220V、 AC380V或DC24V电源电压作动力,接受工业自动化仪表控制系统输入的(4-20mA) 电流信号或电压信号,即可控制运转,实现对工艺介质的比例调节或二位切换控制。三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制; T型孔道可起配比作用,适用于液休、气体、蒸汽等介质的配比调节与控制。

三通电动球阀产品特点

1.三通球阀有两座和四座密封结构, 阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。三通球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。

2.两阀座密封三通球阀具有结构紧凑、外形美观、 密封性能好,它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。

3.四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流。

4.T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用; L型孔道连接相互正交的两管道,使另一条孔道切断,起改变介质流向作用。

电动球阀分类

电动球阀种类有:浮动球球阀、固定球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀、锻钢球阀、卸灰球阀、抗硫球阀、三通球阀、气动球阀、电动球阀、卡套球阀、焊接球阀、法兰球阀,丝口球阀。

浮动球:球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。浮动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷,在受到较高压力冲击时,球体可能会发生偏移。这种结构,一般用于中低压球阀。

固定球:球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度,润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。

弹性球:球阀的球体是弹性的。

球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原原形,使球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作扭矩。

三通电动球阀阀门参数

形式 T型、 L型三通球阀
公称通径DN(mm) DN15~DN300
公称压力 1.6、2.5、4.0、6.4MPa
流体范围 空气、水、气体、石油和石化产品、腐蚀性介质
工作温度 硬密封:-40~300℃
软密封:-40~180℃
泄漏量 0 符合ANSIB16.104 5级标准
主要材质 阀体 (1)WCB (2)304 (3)316 (4)316L
阀芯 (1)304 (2)316 (3)316L
阀座形式 不锈钢可动硬密封、PTFE软密封。
表面处理 抛光
