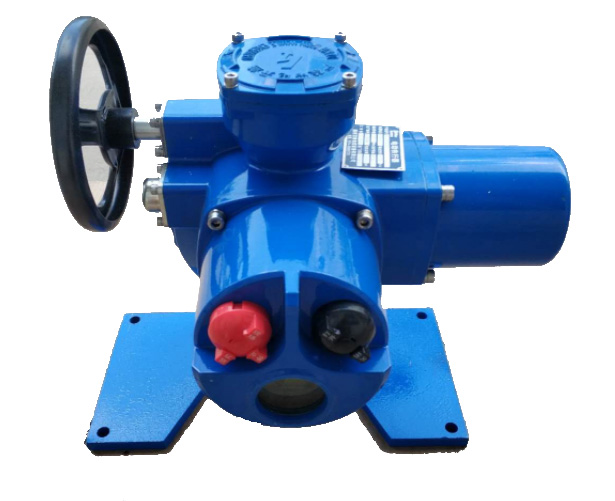

HQT系列 角行程

一:概述
      HQT系列角行程阀门电动执行器适用于中小通径的蝶阀.球阀等作90°回转的阀门和其他类似设备。作为稳定可靠的角行程执行器,可适用于不同控制系统,不同工作环境的需要。传动机构一体化的设计,使产品具有更小的体积和简洁的外观。安全可靠的手动设计,无须切换手柄的全自动手/电动切换。良好的防护等级可满足多种设计的需要:隔爆型、整体开关型、整体调节型。

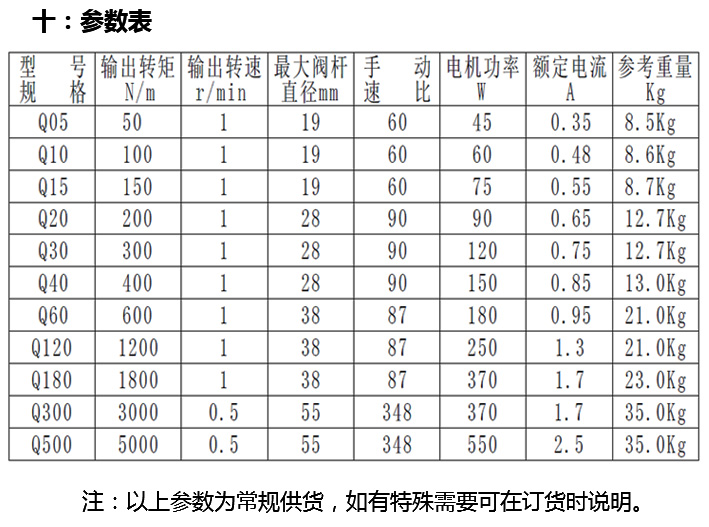

二:技术参数
1,电源:电机为三相交流AC380V,50Hz。控制为二相交流AC220V,50Hz 。 可选电源:AC220~660V,50.60Hz(订货时需说明)
2,环境温度:-20℃—+60℃ 可选温度-40℃—+70℃
3,相对湿度:不大于95%(25℃时)
4,工作环境:普通型用于无易燃、易爆和强腐蚀介质的场所;隔爆型 (ExdIIBT4)使用环境为IIA、IIB级T1-T4组的爆炸 性气体混合物。
5,防护等级:IP65/67(特殊订货IP68)
6,电机为工作制:额定运行时间10分钟。F级绝缘。
7,防腐涂装:高温烤漆
三:安装和拆卸
      允许阀门电动执行器任意位置安装,但必须注意电机尽量呈水平位置,电器箱盖呈水平或垂直向上状态为推荐安装方式,这样有利于润滑、调试、维护和手动操作。
四:接线注意事项
      用手轮将阀门开启至50%开度处,按下开阀或关阀键,检查阀门的旋向是否与按键对应,如果不一致立即按停止键,切断三相电源,调换三相电源中的任意二相。
五:行程控制机构调整
1、转动手轮使阀门“全关”,松开输出轴上的螺钉,顺时针转动关向凸轮,使其干好压动关向微动开关,再拧紧螺钉。
2、转动手轮使阀门“全开”,松开输出轴上的螺钉,逆时针转动开向凸轮,使其干好压动开向微动开关,再拧紧螺钉。
3、手动或电动开,关阀门,检查阀门开启或关闭是否符合要求,如果不符合要求,按上述步骤微调,直至符合要求为止。

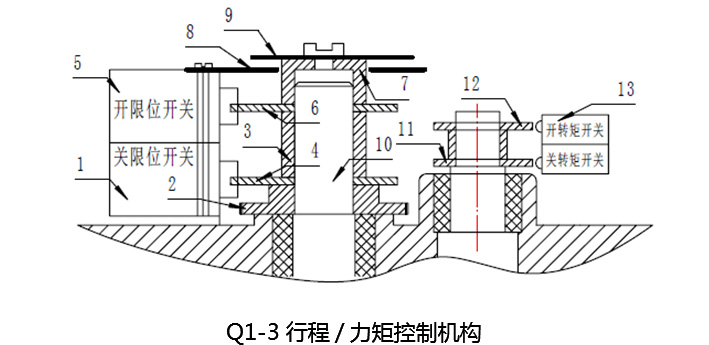

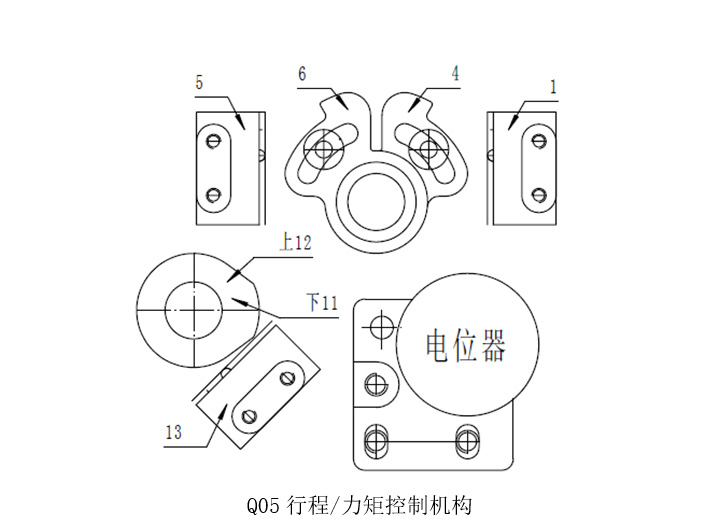

1:关限位开关 2:大齿轮 3:轴套 4:关限位凸轮 5:开限位开关 6:开限位凸轮 7:压盖 8:开度盘 9:指针 10:输出轴 11:关转矩凸轮: 12:开转矩凸轮 13:转矩开关
六:机械限位机构调整

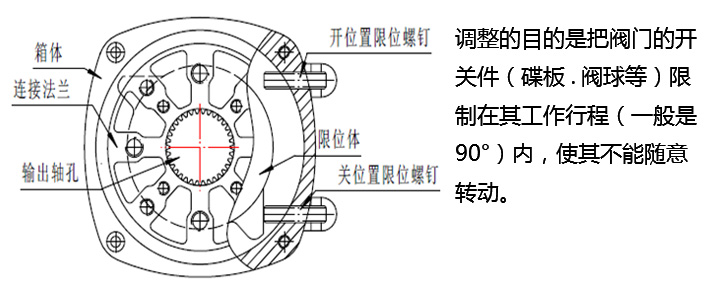

1、使阀门处于“全关”位置,螺钉与限位体的位置如图所示,旋进关位置的机械限位螺钉至螺钉的顶部接触到限位体上,然后再把螺钉退回1-2圈,再把锁止螺母拧紧。
2、使阀门处于“全开”位置,按上述方法调整开位置的机械限位螺钉。
七:转矩控制机构调整
转矩控制机构在出厂时已经调至产品铭牌上的最大输出转矩,用户一般不作调整。

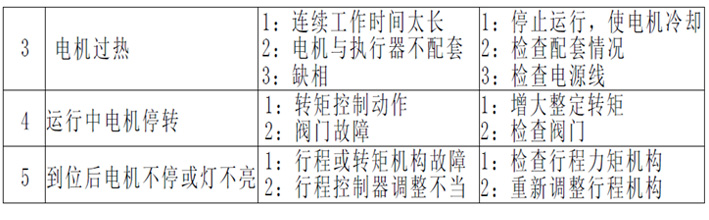

八:故障及排除方法

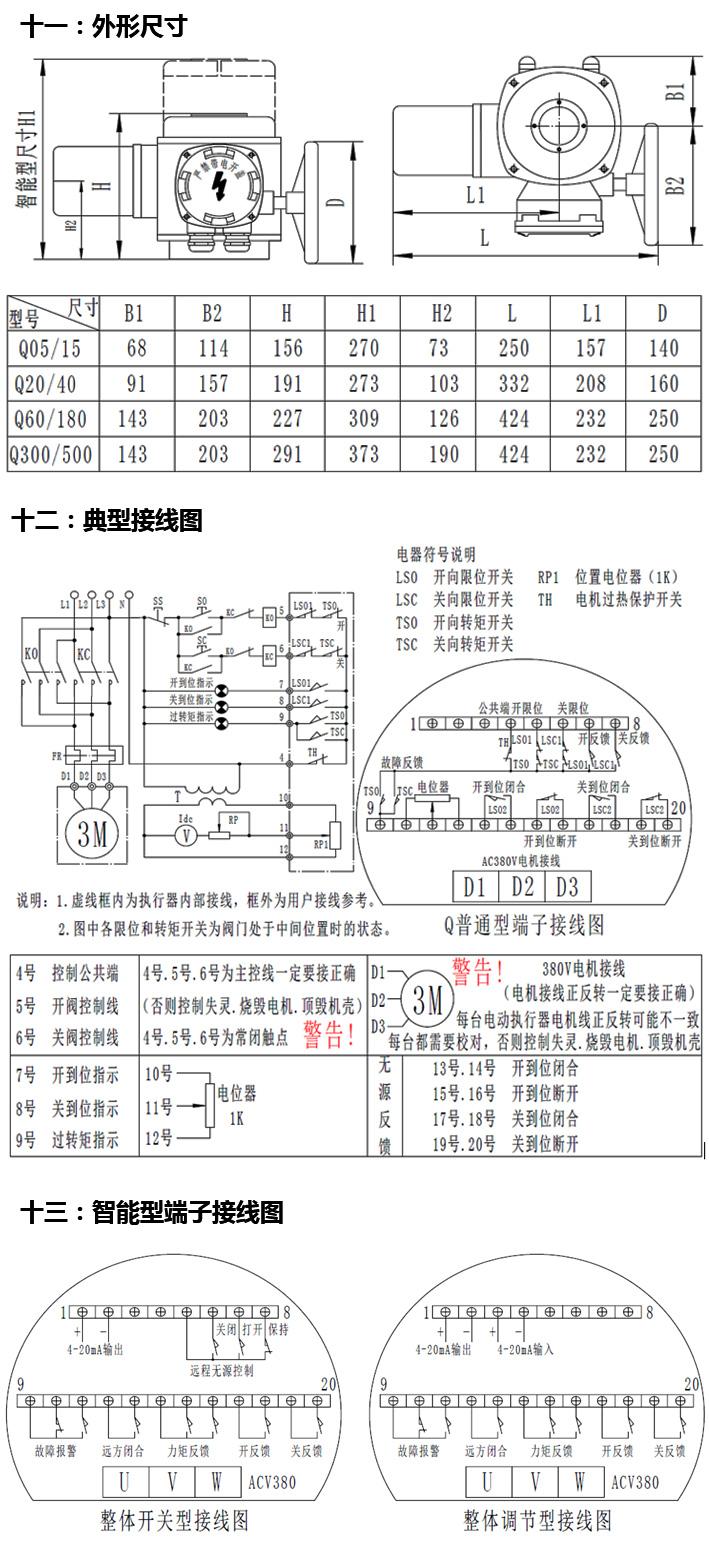

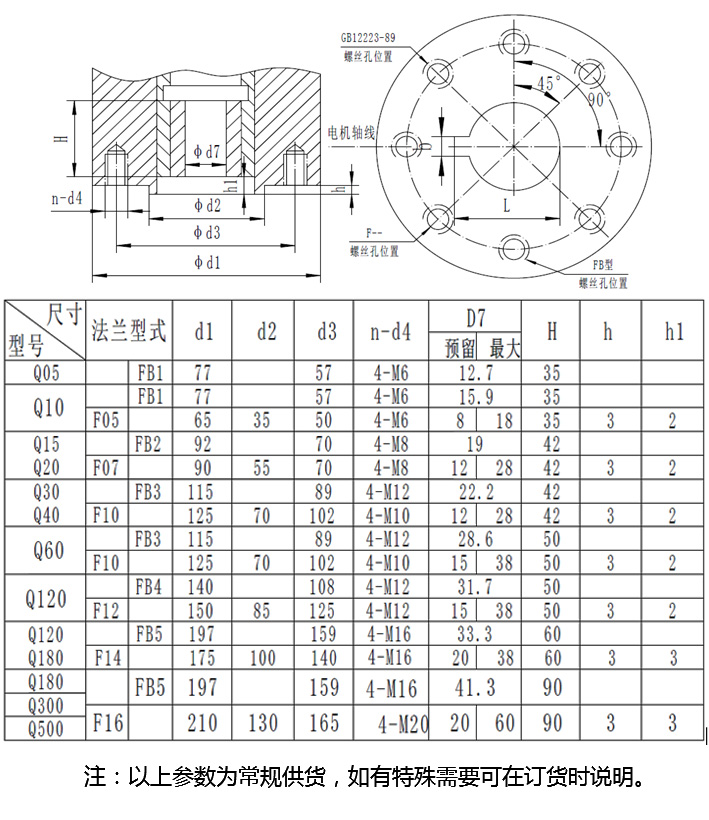

九:连接尺寸
注:本说明书内容如有更改恕不另行通知。 环境具有爆炸性气体必须说明,并必须符合本说明书中隔爆标志的规定。 若连接尺寸
与本说明书不符,可与本公司协商解决。 手轮顺时针旋转为关阀,如有特殊要求需说明。 与阀门配套所需规格一般由用户选择,
若有困难本公司可为用户选用。 如需AC220V说明书,请于订货时提出,本公司将另提供AV220V说明书。
