详细介绍
设计特点和执行标准
FEP(F46)、PCTFE(F3)衬氟截止阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂的输送管路上。
FEP衬氟截止阀还能适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
适用范围
该衬里阀门适用于城建、化工、冶金、石油、制药、食品、饮料、环保
产品概述

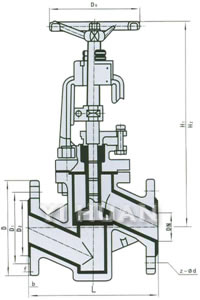

J41 F46/F3-10/16/25C/P ANSI:150Lb/300Lb结构图
衬氟截止阀主要材料及标准返回衬里阀门产品列表
| 零件名称 | 材 料 | 技术规范 | |
| 阀体、阀盖 | 铸铁、铸钢、不锈钢、内衬F46 、F3 | 设计标准 | GB12233 |
| 阀瓣 | 优炭钢、不锈钢、衬F46 、F3 | 结构长度 | GB12221 |
| 阀杆 | 不锈钢 | 法兰标准 | JB/T79-78 |
| 填料 | F4 | GB9113.1-26 | |
| 阀杆螺母 | 2HMn58-2-2 | 检验试验 | GB/T13927 |
| 手轮 | HT200 | 驱动方式 | 手动、电动、气动 |
衬氟截止阀外型与连接尺寸
| 公称通径 | PN1.6(MPa)主要外形尺寸和连接尺寸(mm) | 参考值 | 重量 | ||||||||
| DN | L | D | D1 | D2 | f | b | Z-Φd | Do | H1 | H2 | ?K |
| 15 | 130 | 95 | 65 | 43 | 3 | 14 | 4-Φ14 | 100 | 190 | 202 | 7 |
| 20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-Φ14 | 120 | 225 | 250 | 8 |
| 25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-Φ14 | 120 | 230 | 255 | 9 |
| 32 | 180 | 135 | 100 | 68 | 3 | 18 | 4-Φ18 | 140 | 260 | 290 | 12 |
| 40 | 200 | 145 | 110 | 80 | 3 | 18 | 4-Φ18 | 160 | 280 | 315 | 16 |
| 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 180 | 300 | 345 | 20 |
| 65 | 290 | 180 | 145 | 115 | 3.5 | 20 | 4-Φ18 | 220 | 365 | 420 | 28 |
| 80 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-Φ18 | 240 | 420 | 490 | 39 |
| 100 | 350 | 215 | 180 | 150 | 4 | 24 | 8-Φ18 | 260 | 450 | 536 | 51 |
| 125 | 400 | 245 | 210 | 180 | 4 | 26 | 8-Φ18 | 320 | 520 | 630 | 70 |
| 150 | 480 | 280 | 240 | 210 | 4 | 28 | 8-Φ23 | 360 | 560 | 695 | 100 |
| 200 | 600 | 335 | 295 | 260 | 5 | 30 | 8-Φ23 | 400 | 630 | 780 | 160 |
| 250 | 730 | 405 | 355 | 319 | 5 | 35 | 12-Φ26 | 450 | 700 | 880 | 250 |
| 300 | 850 | 460 | 410 | 370 | 5 | 38 | 12-Φ26 | 500 | 770 | 1070 | 350 |
