气动衬氟隔膜阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 售后服务
  • 浙江玖鸟自动化有限公司
  • 销售：0577-66999567
  • 传真：0577-66991167
  • 地址：浙江省温州市永嘉县瓯北街道塘头村芦桥

详细介绍

气动衬氟隔膜阀

设计特点和执行标准

1、设计与制造：GB12239或BS5156

2、结构长度按：GB12221或BS5156

3、法兰连接尺寸：GB4216.4或BS4504

4、试验与检验按：GB/T13927或BS5156

适用范围

该衬里阀门适用于城建、化工、冶金、石油、制药、食品、饮料、环保

产品概述

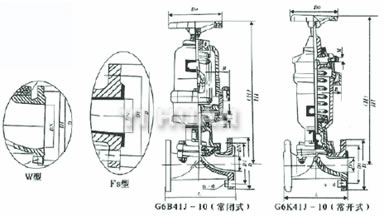

G6B/K41J-6型 气动衬氟隔膜阀结构图

G6B/K41J-6型 气动衬氟隔膜阀结构图

气动衬氟隔膜阀主要材料及标准


零件名称 阀 体 阀瓣、阀盖 气缸、气缸盖 螺杆、阀杆、活塞 隔膜
材料 HT200衬氟塑料、衬橡胶 HT200 HT200 35 氟丁桷胶、氟塑料


气动衬氟隔膜阀外型与连接尺寸


型 号 公称通径 DN(mm) 尺寸（mm） 气 动 装 置（mm） 质量
L D1 D n-d H1 Do 耗气量cm3 气源压力MPa （?K）
G6B41 W/J/FS-6 25 145 85 115 4-13.5 296 120 2.395×102 0.4 8
32 160 100 140 4-17.5 398 140 6.082×102 0.4 15
40 180 110 150 4-17.5 406 140 6.082×102 0.4 17
50 210 125 165 4-17.5 464 160 1.235×103 0.4～0.5 26
65 250 145 180 4-17.5 - 160 3.725×103 0.4～0.5 32
80 300 160 200 4-17.5 645 200 3.725×103 0.4～0.5 56
100 350 180 220 8-17.5 665 240 9.458×103 0.4～0.5 100
125 400 210 250 8-17.5 832 320 1.409×104 0.4～0.5 170
150 460 240 285 8-22 933 320 2.868×104 0.5 232
G6B41W/J/FS-4 200 570 295 340 8-22 1275 400 4.619×104 0.5 386
型 号 公称通径 DN(mm) 尺寸（mm） 气 动 装 置（mm） 质量
L D1 D n-d H1 Do 耗气量cm3 气源压力MPa （?K）
G6K41 W/J/FS-6 25 145 85 115 4-13.5 306 120 2.395×102 0.4 7.5
32 160 100 140 4-17.5 - 140 6.082×102 0.4 14.3
40 180 110 150 4-17.5 415 140 6.082×102 0.4 16.5
50 210 125 165 4-17.5 458 160 1.235×103 0.4～0.5 24
65 250 145 180 4-17.5 - 160 3.725×103 0.4～0.5 30
80 300 160 200 4-17.5 642 200 3.725×103 0.4～0.5 51
100 350 180 220 8-17.5 710 240 9.458×103 0.4～0.5 92
125 400 210 250 8-17.5 804 320 1.409×104 0.4～0.5 148
150 460 240 285 8-22 920 320 2.868×104 0.5 200
G6K41W/J/FS-4 200 570 295 340 8-22 1145 400 4.619×104 0.5 275
