详细介绍

轨道球阀

设计特点和执行标准

传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球论著启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。
1、设计、制造按GB12237-89
2、结构长度按 SDV-2002
3、连接法兰：JB79-94
4、阀门检查和试验按GB13927-89

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

产品概述

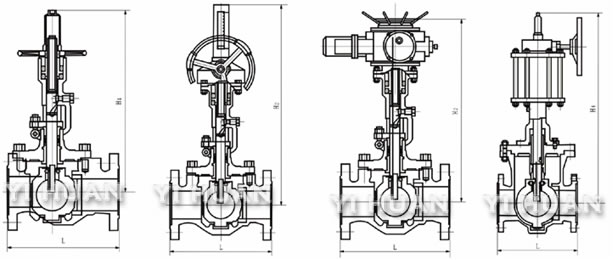

轨道球阀结构图

轨道球阀主要零件材料

零件名称	材料
阀体	WVB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
阀盖	WVB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
阀杆	2Cr13	38CrMoA1	1Cr18Ni9Ti	1Cr18Ni12Mo2aTi
球体	WCB+HCr	1Cr5Mo	18-8CrNi	18-12CrNiMo
阀座	PTFE/13Cr/CrNi SS+STELLITE
螺柱	B7/35CrMoA		1Cr17Ni2
螺母	2H/45		2Cr13
填料	PTFE/增强柔性石墨

轨道球阀 PN1.6～2.5 MPa主要连接尺寸及重量

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250	1450
H1	220	230	240	260	307	360	410	483	512	543	581	617	672	723	758	791	828	870	940
H2	450	486	525	550	610	640	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H3	415	455	500	535	580	605	605	620	640	685	735	850	900	920	1100	1250	1340	1555
H4	370	400	440	460	480	500	550	600	650	713	760	820	875	930	962	1020	1285	1625

轨道球阀 PN4.0 MPa主要连接尺寸及重量

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250	1450
H1	230	240	260	280	320	360	436	492	527	607	649	701	750	750	790	832	875	910	980
H2	486	525	550	610	640	640	675	710	740	820	905	955	990	105	1100	1270	1450
H3	455	500	535	580	605	605	620	640	685	735	850	900	920	1100	1250	1340	1550
H4	400	440	460	480	500	550	600	650	713	777	835	890	950	980	1040	1305	1650

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500	600
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1250	1450
H1	240	260	280	300	329	365	450	509	541	663	725	781	790	806	821	858	898	1020
H2	525	550	610	640	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H3	500	535	580	605	605	620	640	685	735	850	900	920	1100	1250	1340	15550
H4	440	460	480	500	550	600	650	713	777	835	890	950	980	1040	1305	1605
