详细介绍

通风蝶阀

主要特点

TD41W手柄操作通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。TD41W手柄操作通风蝶阀驱动力矩小，启闭灵活，操作方便。阀体上设置有密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热胀冷缩造成的卡死现象。上海一环生产的TD41W手柄操作通风蝶阀可配备多种驱动装置，如手动装置，涡轮传动装置，起动装置，电动装置。通风蝶阀广泛用于冶金、石化、电力、建材、矿山等工业管线，对介质气体起控制或调节作用。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

产品概述

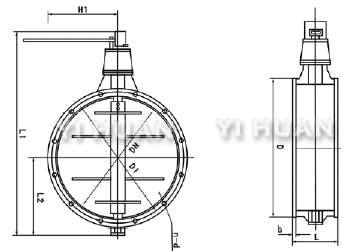

TD41W通风蝶阀结构图

通风蝶阀主要技术参数

公称压力	0.05MPa	介质温度	-30℃～350℃
强度试验	0.1MPa	适用介质	冷热风，烟气
介质流速	25m/s	泄漏率	3％

通风蝶阀主要零件材料

零件名称	阀体	蝶板	阀油
材料	炭钢	炭钢	炭钢、不锈钢

TD41W手柄操作通风蝶阀主要外形连接尺寸

DN	D	D1	L	L1	n-Фd	b	H1
150	240	210	100	377	8-12	8	250
200	290	260	100	426	8-12	8	250
250	345	310	120	485	8-12	10	350
300	405	370	120	539	8-14	10	350
350	455	420	140	539	12-18	10	350
400	505	470	140	652	12-18	10	450
450	570	530	160	781	16-18	10	450
500	620	580	160	835	16-18	10	450
600	720	680	180	946	16-18	12	550
700	820	780	180	1044	16-18	12	550
800	920	880	200	1159	16-18	12	550
