详细介绍
品牌 | 玖鸟 | 型号 | D641F |
材质 | 碳钢、不锈钢304、不锈钢316/316 | 驱动方式 | 气动 |
连接形式 | 法兰 | 压力环境 | 常压 |
零部件及配件 | 气动执行器 | 形态 | 蝶形 |
适用介质 | 水、气、油 | 流动方向 | 单向 |
工作温度 | 常温 | 结构形式 | 中线 |
类型(通道位置) | 直通 | 安装尺寸 | DN50-1200mm |
加工定制 | 是 | 公称通径 | DN50-1200mm |
公称压力 | 0.6/1.0/1.6/2.5/4.0/6.4/10.0/16.0/25.0MPa | 产地 | 上海 |
是否跨境货源 | 是 | 厂家 | 玖鸟自动化 |
气动中线法兰蝶阀D641F产品概述:

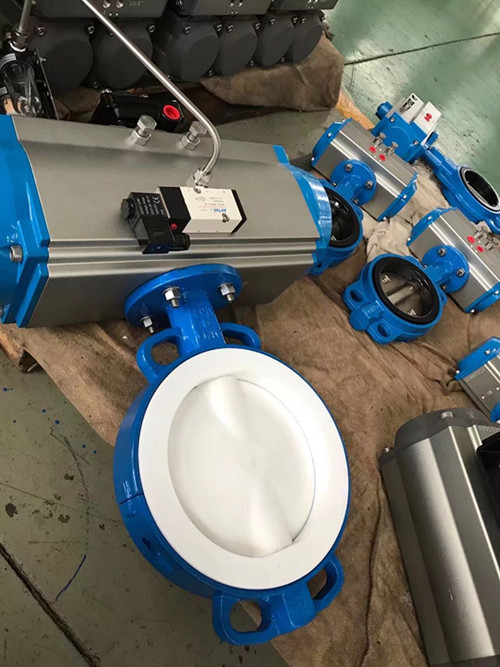

气动中线法兰蝶阀D641F又称气动耐腐蚀蝶阀,是在与管道介质的过流部件(如阀体内壁、蝶板、阀座)衬上一层较厚的氟塑料,该氟塑料具有超(锐尔)强的耐腐蚀能力和耐磨性。气动中线法兰蝶阀D641F按连接方式可分为气动对夹式衬氟蝶阀和气动法兰衬氟蝶阀,按密封结构可根据使用工况分为半衬氟蝶阀和全衬氟蝶阀,可根据工况要求选用开关型或调节型的气动执行机构。可达到对管路介质的快速切断或比例式调节流量使用。该气动中线法兰蝶阀D641F阀座与蝶板全部由PTFE制作而成,有效的保证阀轴等相关部件不被阀腔内的介质接触而腐蚀。广泛用于温度≤180°C的腐蚀性流体以及强酸强碱等介质的常温常压场合。具有耐老化,防腐蚀,使用寿命长等优点。且密封性能可达到零泄漏,是目前防腐设备*(锐尔)理想的选择之一,特别适用于有腐蚀性或洁净度有一定要求的工况场合。
气动中线法兰蝶阀D641F适用范围:
气动中线法兰蝶阀D641F是目前防腐设备*(锐尔)理想的选择广泛使用于任何溶度的酸、碱、强氧化剂及王水等各种有机酸、还原剂、有机(锐尔)溶剂等介质。但不适合用于介质温度过高和压力过高或带有颗粒的工艺介质,一般超过一定的压力和温度,都建议是金属密封材质的蝶阀。
气动中线法兰蝶阀D641F性能优点:
(1)气动耐腐蚀蝶阀力矩小,操作防便,省力灵巧。
(2)气动中线法兰蝶阀D641F可以在任何位置安装,且维修方便。
(3)气动中线法兰蝶阀D641F密封材料可以耐老化,耐腐蚀,使用寿命长。
(4)气动中线法兰蝶阀D641F密封件可以更换,可根据工况选择不同的密封结构如:半衬氟或全衬氟。
(5)气动中线法兰蝶阀D641F广泛使用于浓liu酸、盐suan酸、硝suan酸、氢氟suan酸、王水、各种有机酸、强酸、氧化性介质或烯liu酸、浓醋酸、酸碱交替及多种有机(锐尔)溶剂和其它强腐蚀性介质。
气动中线法兰蝶阀D641F主要技术参数:
公称通径:DN50~1200mm、
公称压力:0.6Mpa、1.0Mpa、1.6Mpa、
连接方式:对夹式连接、法兰式连接
阀体形式:直通铸造蝶阀
阀芯形式:蝶板式
流量特性:近似快开型
密封结构:半衬氟密封、全衬氟密封
泄 漏 量:软密封:零泄漏
阀板材质:衬氟碳钢(F46+WCB)、衬氟不锈钢304、衬氟不锈钢316等
密封材料:PTFE(聚四氟乙烯)、PPL(对位聚苯)
阀体材质:衬氟碳钢(WCB)、衬氟不锈钢304、衬氟不锈钢316等
适用温度:聚全氟乙烯FEP:-20°C~+180°C
驱动形式:压缩空气(4~7bar) (可带手轮)
气源接口:G1/4"、 G1/8"、 G3/8"、 G1/2"
控制形式:开关型(开关两位切断)、智能调节型(4~20mA模拟信号)
作用形式:单作用(弹簧复位):气关式(B)-失气时阀位开(FO):气开式(K)-失气时阀位关(FC)
作用形式:双作用(通气开关):气关式(B)-失气时阀不变(FL):气开式(K)-失气时阀不变(FL)
工作场合:弱腐蚀性流体、强酸强碱等介质(常温、常压、常温低压场合)
环境温度:-30°C~+70°C
可配附件:定位(锐尔)器、电磁阀、空气过滤减压器、行程开关、阀位传送器、手轮机构等
产品特点:密封性能好,具有超(锐尔)强的耐腐蚀性和耐磨性。
气动中线法兰蝶阀D641F材料及温度 "°C".
(1)聚全氟乙烯 FEP(F46):-85~+150°C
(2)四氟乙烯-ETFE(F40 ):-80~+220°C
(3)可溶性四氟 PFA(FA):-70~+200°C
(4)聚四氟乙烯PTFE(F4):-70~+180°C
(5)聚偏二氟乙烯PVDF(F2):-70~+100°C
不同材料适用于不同温度和不同介质
气动中线法兰蝶阀D641F执行机构参数:
双作用执行器:开关动作都要通过气源来驱动执行,通气开、通气关、气源故障保持当前位置。
单作用执行器:开关动作只有开启或关闭是气源驱动,而关闭或开启是靠弹簧来复位的。
单作用常闭型:通气开启、断气关闭、气源故障关闭。
单作用常开型:通气关闭、断气开启、气源故障开启。
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器
调节型附件:电气定位(锐尔)器、气动定位(锐尔)器、电气转换器
回讯器:也叫限位开关,远程反馈开关信号(可防爆)
电磁阀:双作用选二位五通、单作用选二位三通(可防爆)
三联件:可对气源稳压、过滤、气缸加润滑油
气源处理附件:空气过滤减压阀、气源处理三联件
手动机构:转动手轮机构、手动开启阀门和手动关闭阀门
